轮胎型煤矿用挖掘式装载机 使用说明书
发布时间:2021-07-19 作者:襄阳扒矿机 来源:http://www.kyjzg.net

如果您想了解我们的产品,享受本月价格折扣,欢迎随时拨打厂家的销售热线,或扫描下方二维码免费咨询相关信息!

服务热线15872221576

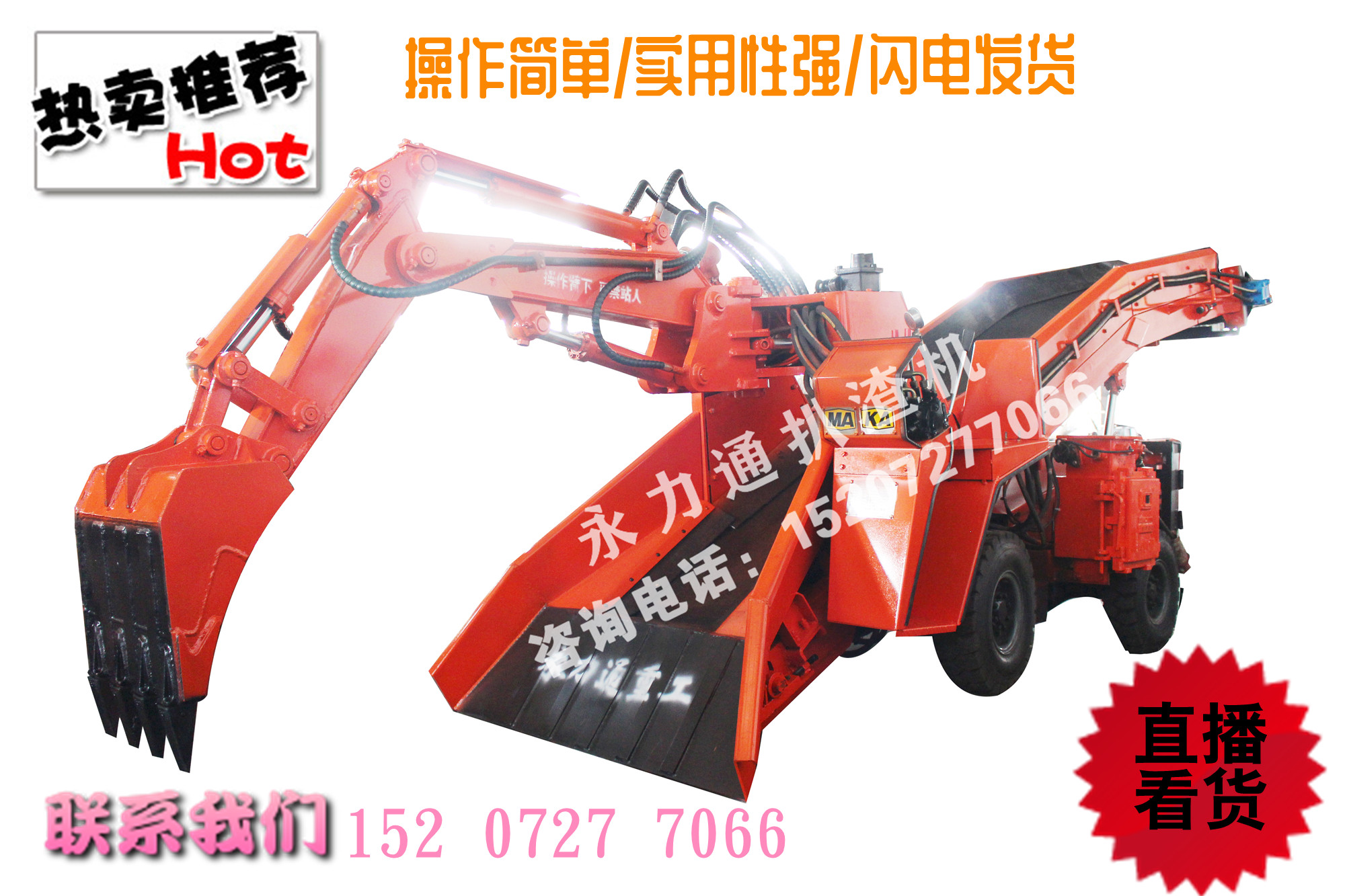

轮胎型煤矿用挖掘式装载机(以下简称装载机)主要用于空间狭窄的洞采作业的磷矿、铁矿、铜矿、金矿、银矿、铅锌矿、煤矿巷道等各种矿山、水电、隧道工程的碎石土料采集及输送施工装车。它是由机械手与输送机相接合,扒渣和输送装车功能合二为一,采用电动全液压控制系统的生产装置,具有安全环保、能耗小、效率高的特点。是矿山企业必不可少的先进的采矿设备,是人工和其它机械的替代产品。

产品执行标准:  JB/T 5503—2004《立爪挖掘装载机》

Q/YLT 01—2013《煤矿用挖掘式装载机》


装载机使用环境条件:

1)巷道坡度不大于15°

2)巷道环境温度为﹣5℃~+40℃,最大相对湿度不大于90%(温度为25℃时);

3)使用地点海拔不超过1000m,在海拔超过1000m的高原环境下使用时,应根据情况采取必要的措施或进行特殊设计;

4)所装载的矿岩块度最大不超过400mm;

5)电压极限偏差为±5%。交流频率极限偏差为±1%;

6)装载机工作时周围的煤尘、甲烷爆炸性气体含量应符合煤矿安全规程规定的安全含量



二、主要技术特征

装载机主要技术参数:

                型 号

检测项目

ZWY-60/15T

ZWY-80/18.5T

备注

装载能力      m³/h

≥60

≥80


整机质量         kg

2530

2680


轮   距         mm

1600

1600


最小转弯半径    m

≤4

≤4


离地间隙         mm

≥288

≥288


挖掘宽度         mm

≥2700

≥2900


挖掘高度         mm

≥2200

≥2650


挖取距离         mm

≥1500

≥1600


卸载高度         mm

≥1400

≥1500


挖掘深度         mm

≥400

≥450


装载宽度         mm

≥2500

≥2900


爬坡能力       (°)

≥15

≥15


皮带速度      m/min

39

39


主电机功率      kW

15

18.5


行走速度        m/s

高速:1.25/低速:0.55

高速:1.25/低速:0.55


额定工作压力  MPa

10

10


电器

绝缘

三相对MΩ

>1.5

>1.5


相   间MΩ

>1.5

>1.5


外型

尺寸

长   mm

5700±20

5900±20


宽   mm

1620±20

1700±20


高   mm

1720±20

1720±20





三、结构特征与工作原理

(一)总体结构及工作原理、工作性能

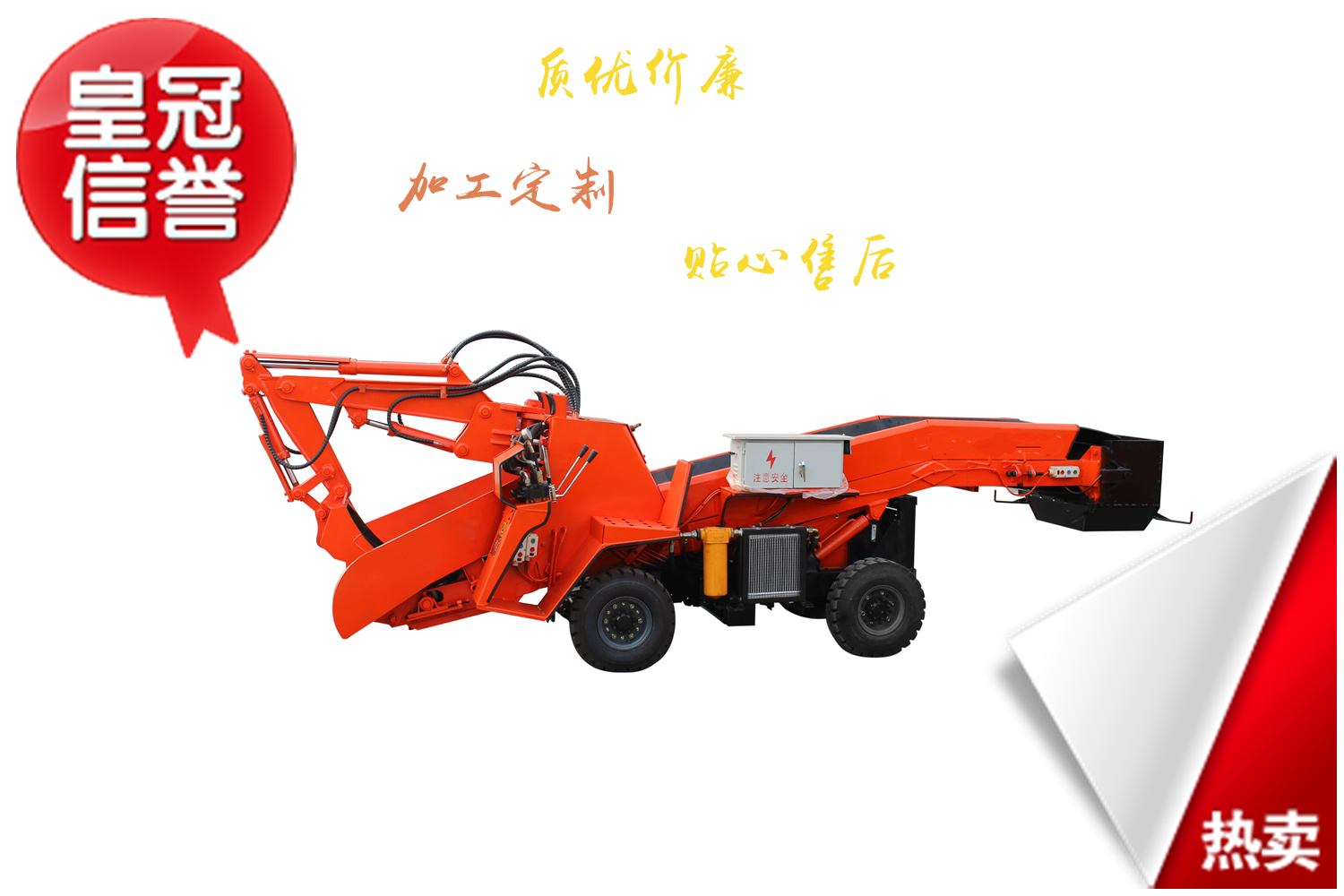

装载机(如图一)主要由行驶、挖掘、输送三大机构及液压、电气二大系统组成。通过各部分的协调和配合,最终由液压、电气执行元件和液压传动机构实现所规定的动作,完成各作业过程。

本机集液压行走,挖掘采集,输送,装车四种性能。其中液压行走功能是通过液压马达驱动前后车轮,液压马达具有前行、后退、自动刹车三种性能;四轮驱动具有着地力,推动力强等特点,挖掘采集功能由机械手完成,机械手具有挖掘、伸臂、装料,卸料性能,大臂可上升、下降,左右回转,挖掘采集的操纵由全液压控制,由六个操作手柄控制,每个手柄控制二个动作,共十二个动作。输送,装车性能由输送机系统完成,其输送架由液压缸控制升降,输送架下降时可将前轮支起,同时输送架前接料口与矿石接触面更紧密,工作时稳定性更强,同时可以集合散料,平整场地。传送带宽度为650mm,传送速度为0.8m/秒,由一个输送马达带动传输带,使传送机性能更稳定,使用寿命更长。

整车液压系统由一台电机为动力带动二联高压齿轮泵,液压油通过齿轮泵分别输入一台多路换向阀内,通过操作手柄实现对各液压装置的控制。

整车电器系统采用矿用隔爆型电磁起动器,实现对电机的控制,确保人身和设备安全。

该机动力源为外部引入的工频660380V三相交流电源,整机采用一台电机驱动,操作方面只需一人。
